| 產品品牌 | 日安閥門 |
| 產品型號 | H71 |
| 產品口徑 | DN15-DN100 |
| 驅動方式 | 手動、氣動、電動 |
| 主體材質 | 鑄鋼、鍛鋼、不銹鋼 |
| 連接形式 | 對夾連接 |
| 適用介質 | 水、油品、蒸汽、酸性介質等 |
| 執行標準 | GB/T 12234，GB/T 12221，GB/T 9131等 |
| 產品價格 | 廠家直銷,詳情電詢023-68061086 |

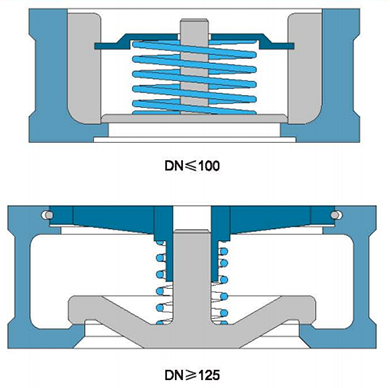

對夾止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，對夾升降式止回閥因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合;目的是為了防止介質停止流動或倒流時，減弱水力沖擊。
1、具有結構短、體積小、質量輕
2、閥瓣關閉快速，水錘壓力小
3、流道通暢，流體阻力??；動作靈敏，密封性能好
| 基本型號 | H71H | H71Y | H71F | |
| 工作壓力(MPa) | 1.6~15.0 Class150-Calss900 | |||
| 口徑 | DN15-DN200 1/2″-8″ | |||
| 適用介質 | 水、油、氣、各種腐蝕性介質 | |||
| 可選材料 | 閥體 | WCB CF8 CF8M CF3 CF3M | ||
| 閥瓣 | WCB CF8 CF8M CF3 CF3M | |||
| 密封面 | 不銹鋼 司太立合金 PTFE | |||
| 彈簧 | F304 F316 F304L F316L | |||
| 尺寸 | d | L | C | F | B |
| 1/2" | 15 | 16 | 43 | 46 | 53 |
| 3/4" | 20 | 19.5 | 53 | 55 | 63 |
| 1" | 25 | 22 | 63 | 65 | 73 |
| 1-1/4" | 30 | 28 | 75 | 78 | 84 |
| 1-1/2" | 38 | 32 | 86 | 88 | 94 |
| 2" | 46 | 40 | 94 | 98 | 107 |
| 2-1/2" | 62.5 | 46 | 115 | 118 | 126 |
| 3" | 78 | 50 | 130 | 134 | 144 |
| 4" | 96 | 60 | 152 | 154 | 164 |
| 5" | 117 | 82 | - | - | 190 |
| 6" | 148 | 102 | - | - | 217 |
1、在管道系統中不要讓止回閥承受重量，大型的止回閥應獨立支撐，使之不受管道系統產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所標箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
對夾止回閥廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
