| 產品品牌 | 日安閥門 |
| 產品型號 | G49J |
| 產品口徑 | DN25-DN100 |
| 驅動方式 | 手動 |
| 主體材質 | 鑄鋼、鍛鋼、不銹鋼 |
| 連接形式 | 法蘭連接 |
| 適用介質 | 水、油品、蒸汽、酸性介質等 |
| 執行標準 | GB/T 12234，GB/T 12221，GB/T 9131等 |
| 產品價格 | 廠家直銷,詳情電詢023-68061086 |
襯膠三通隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，隔膜閥適用于不同工作溫度和流體管路。襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失??；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。
| 型號 | 公稱壓力Mpa | 實驗壓力（Mpa） | 工作壓力（Mpa） | 適用溫度 | |||
| 閥體強度 | 密封面 | ||||||
| G49J-6 | 0.6 | 0.9 | 0.66 | 0.6 | 0.4 | 0.25 | 小于等于80攝氏度 |
| G49J -10 | 1 | 1.5 | 1.1 | 1 | |||

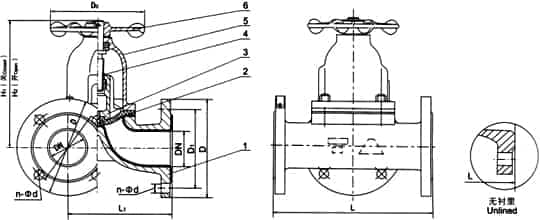

| 公稱通徑DN/mm | NPS/inch | 公稱壓力MPa | 工作壓力MPa | L | L1 | D | D1 | Z-Фd | H1 | Do | 重量 |
| 25 | 1 | 1 | 1 | 160 | 96 | 115 | 85 | 4-14 | 116 | 83 | 5.5 |
| 32 | 1 1/4 | 180 | 118 | 135 | 100 | 4-18 | 153 | 114 | 8.5 | ||
| 40 | 1 1/2 | 200 | 135 | 145 | 110 | 4-18 | 167 | 114 | 12.5 | ||
| 50 | 2 | 230 | 150 | 160 | 125 | 4-18 | 198 | 140 | 17 | ||
| 65 | 2 1/2 | 290 | 182 | 180 | 145 | 4-18 | 234 | 165 | 24.5 | ||
| 80 | 3 | 310 | 210 | 195 | 160 | 4-18 | 258 | 230 | 33.5 |
1、在安裝隔膜閥之前，先檢查管路的要求，然后檢查管路的運行狀況是否符合本閥規定的使用范圍。
2、安裝施工過程中需要注意企業對內腔及管道口清洗，避免污物卡阻或損傷密封系統部件。
3、隔膜閥的橡膠襯里層和橡膠隔膜表面不刷潤滑脂物品，防止橡膠膨脹，縮短隔膜閥的使用壽命。
4、在手動進行操作隔膜閥的時候可以禁止使用輔助工具，避免在使用管理過程中對隔膜閥造成的扭力過大，損傷驅動部件或密封部位。
5、存儲在所述隔膜閥時，盡可能被存儲在通風干燥室，和將保持在微膜片開閥狀態。
襯膠三通隔膜閥廣泛適用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
