| 產品品牌 | 日安閥門 |
| 產品型號 | ZCM |
| 產品口徑 | DN15-DN350 |
| 驅動方式 | 電動 |
| 主體材質 | 鑄鋼、鍛鋼、不銹鋼 |
| 連接形式 | 法蘭連接 |
| 適用介質 | 煤氣、天然氣 |
| 執行標準 | GB/T 12234，GB/T 12221，GB/T 9131等 |
| 產品價格 | 廠家直銷,詳情電詢023-68061086 |
煤氣灶電磁閥具有結構簡單、流量大，壽命長，安全可靠等特點。適用于城市煤氣、液化石油氣、天然氣等多種煤氣為加熱燃燒介質管路作二位式通斷切換，進行溫度自動控制的執行結構，ZCM煤氣電磁閥它廣泛應用于紡織業、印染業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。
1、根據斷電時所處開關狀態的不同可分為常閉電磁閥和常開電磁閥，常閉電磁閥，斷電常位時，靠銜鐵自重、密封彈簧及介質壓力將閥口封住，切斷了被控介質的流道。
2、電磁線圈通電后，電磁閥克服銜鐵自重及密封彈簧、介質壓力的作用力將活動鐵芯連同閥口密封墊吸上，打開閥口，被控介質便可流通了。
3、常開電磁閥斷電時，電磁吸力等于零，在彈簧的作用下把動鐵芯、閥桿向上提起，閥門打開，介質流通。
4、當通電時由于吸力作用動鐵芯下移，推動閥桿，閥門關閉，介質斷止。
| 介質溫度（℃） | ≤60 | |||||||||||||
| 公稱壓力（MPa） | 1 | |||||||||||||
| 工作壓差（MPa） | 0～0.02 | 0～0.04 | ||||||||||||
| 電源電壓 | AC220V其它規格可作特殊訂貨 | |||||||||||||
| 使用壽命 | 按JB/T7352-94規定 | |||||||||||||
| 額定流量系數（KV） | ||||||||||||||
| 泄漏量（ml/min） | 按JB/T7352-94?F規定 | |||||||||||||
| 功耗（VA） | 70 | 90 | 150 | 870 | 1100 | 3000 | ||||||||
| 防爆標志 | dIIBT4 | |||||||||||||
| 防爆證編號 | CE991010 | |||||||||||||
| 出線口接頭 | 內螺紋M20×1.5 | |||||||||||||
| 環境溫度 | -40～+60℃ | |||||||||||||

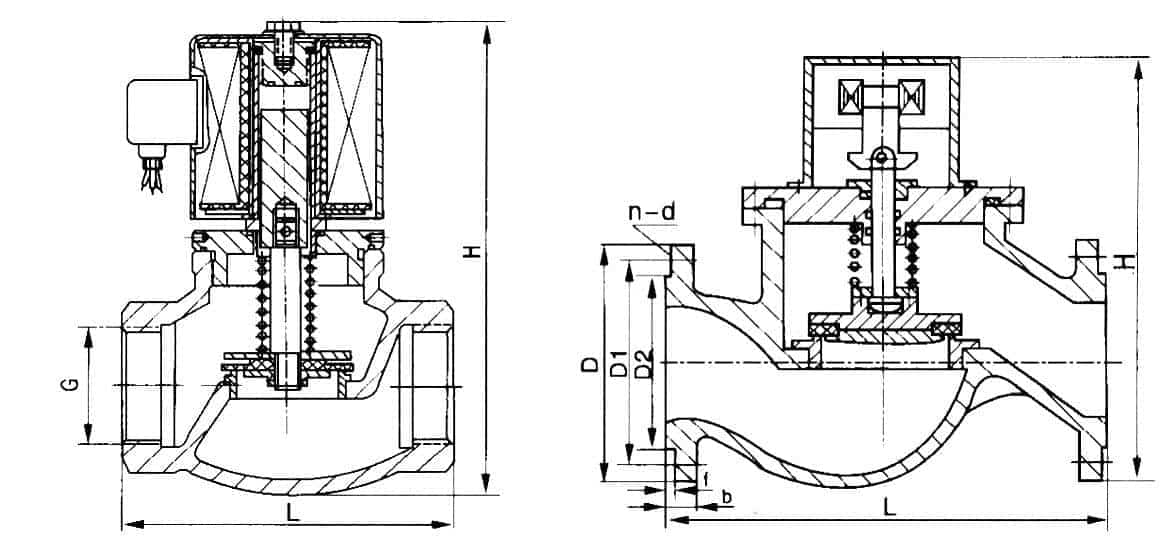

| 外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭連接 | ||||||||
| 公稱通徑 DN | H | L | G | H | L | D | D1 | D2 | b | f | N-d |
| 15 | 148 | 92 | 1/2 | ||||||||
| 20 | 148 | 92 | 3/4 | ||||||||
| 25 | 148 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 |
| 32 | 182 | 120 | 11/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 |
| 40 | 182 | 140 | 11/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 |
| 50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
| 65 | 324 | 250 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | |||
| 80 | 335 | 270 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 | |||
| 100 | 475 | 320 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 | |||
| 125 | 516 | 360 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 | |||
| 150 | 540 | 400 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 | |||
| 200 | 540 | 600 | 340 | 295 | 266 | 24 | 3 | 8-Φ22 | |||
| 250 | 610 | 750 | 395 | 350 | 319 | 26 | 3 | 12-Φ22 | |||
| 300 | 640 | 850 | 445 | 400 | 370 | 26 | 4 | 12-Φ22 | |||
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
煤氣灶電磁閥廣泛適用于城市煤氣、液化石油氣、天然氣等多種煤氣為加熱燃燒介質管路作二位式通斷切換，進行溫度自動控制的執行結構，ZCM煤氣電磁閥它廣泛應用于紡織業、印染業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。
